噴淋脫硫塔

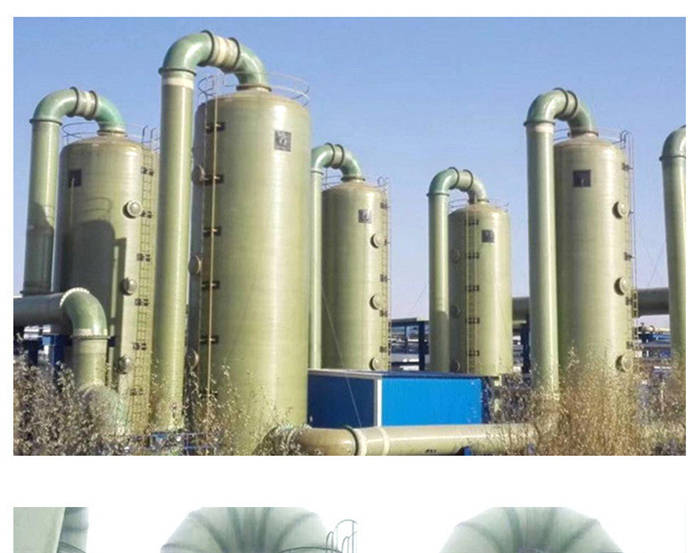

噴淋脫硫塔系列

    噴淋脫硫塔是S02吸收系統的主要設備，它是FGD設備的核心裝置(脫硫噴淋塔可分為單塔、雙塔、整體等) ， 在塔中完成對S02 、S03等有害氣體的吸收。濕法脫硫吸收塔采用雪塔噴淋結構，噴淋塔具有脫硫效率高、阻力小、適應性強、可用率高等優點而得到較廣泛的應用，因而是目前煙氣脫硫工藝中的主導塔型。一般噴淋脫硫塔內部采用三層噴淋兩層除霧層。

工作原理

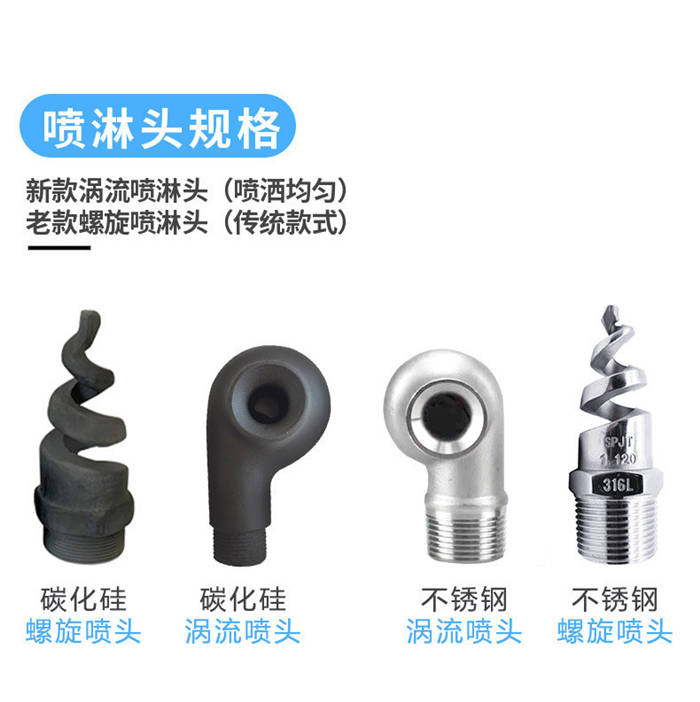

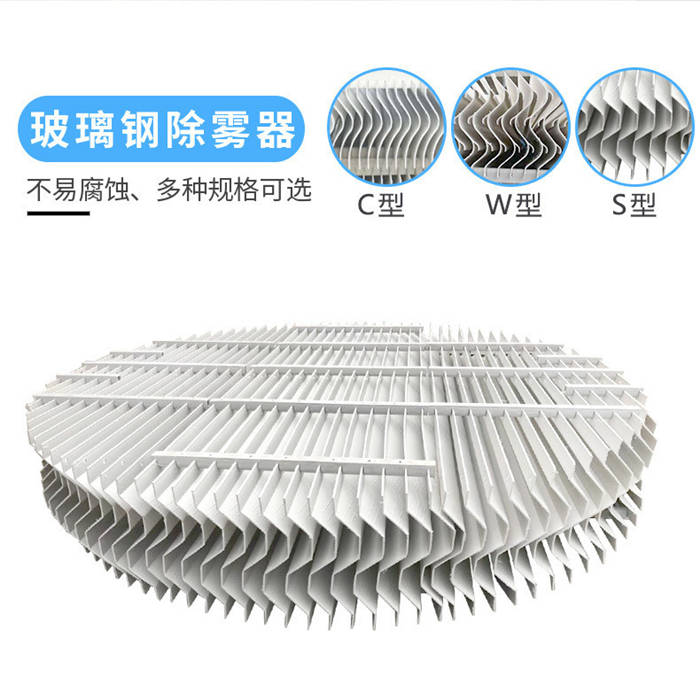

    脫硫噴淋層設在塔的中上部，吸收塔漿液循環泵對應各自的噴淋層。每個噴淋層都是由一系列噴嘴組成，其作用是將循環堿性漿液進行細化噴霧。一個噴淋層包括母管和支管，母管的側向支管成對排列，噴嘴就布置在其中，噴嘴的這種布置安排可使吸收塔斷面上實現均勻的噴淋效果。酸性氣體充分與堿液接觸反應，達到凈化效果。除霧器安裝在脫硫塔上部，用以分離凈煙氣夾帶的霧滴，除霧器出口煙氣中液滴濃度不大于75mg / Nm3(干基) 。除霧器分為兩級布置， 一層粗除霧， 一層精除霧。同時在除霧器的上下方均設置噴淋清洗裝置，避免煙氣中帶來的細小塵粒在除霧器上的粘附而造成系統阻力增加。

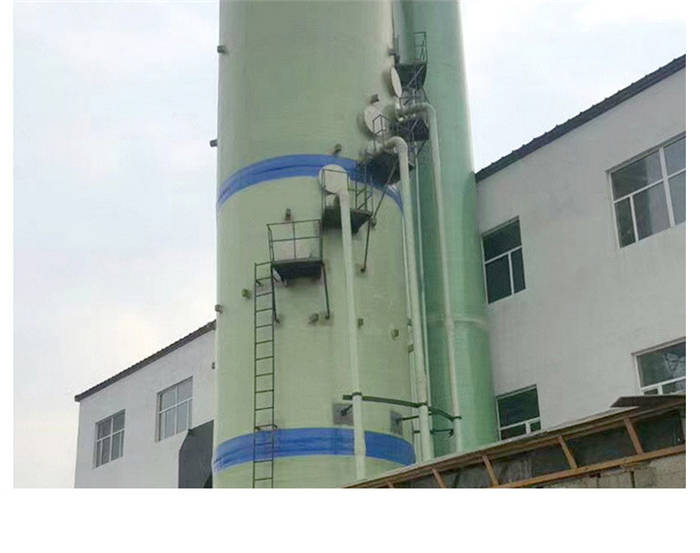

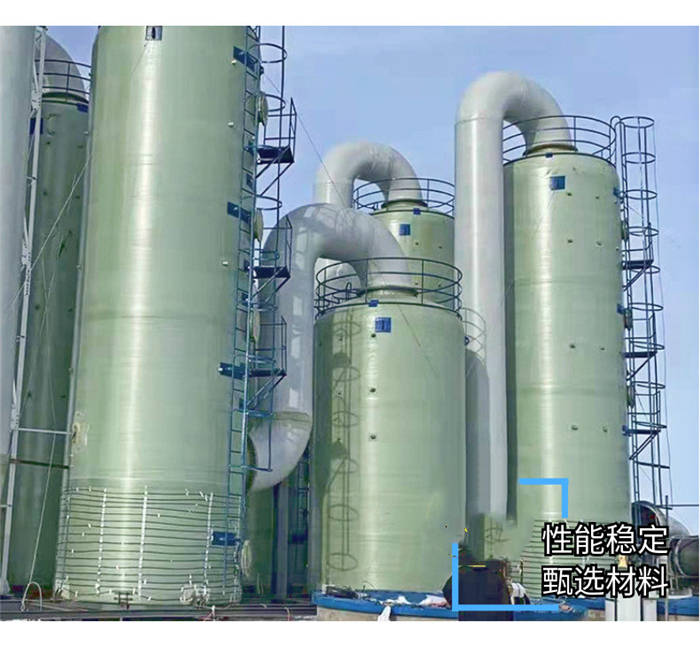

噴淋脫硫單塔

    噴淋脫硫單塔采用碳鋼內襯花崗巖，制作成分體模塊結構，合(或制作成整體鋼制塔內襯花崗巖) 。現場吊裝組，單塔噴淋用于初始粉塵濃度較低的煙氣，內置旋流板、折流板除霧器、反沖洗噴淋裝置，洗滌噴淋裝置三層， S0 2去除效率達95% 以上。

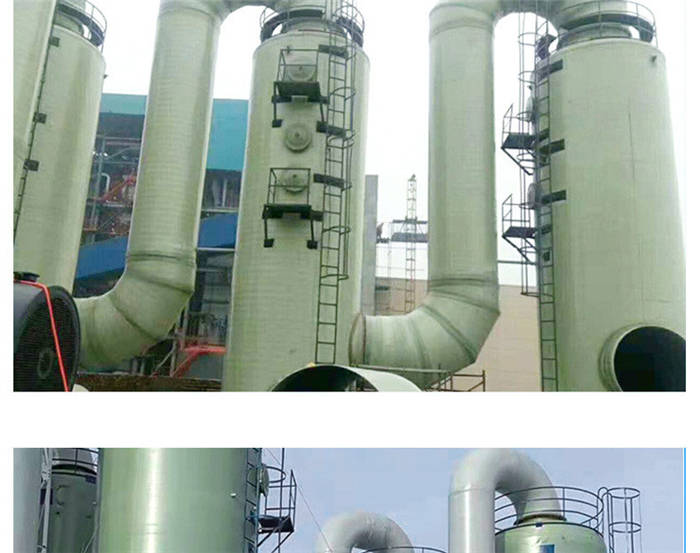

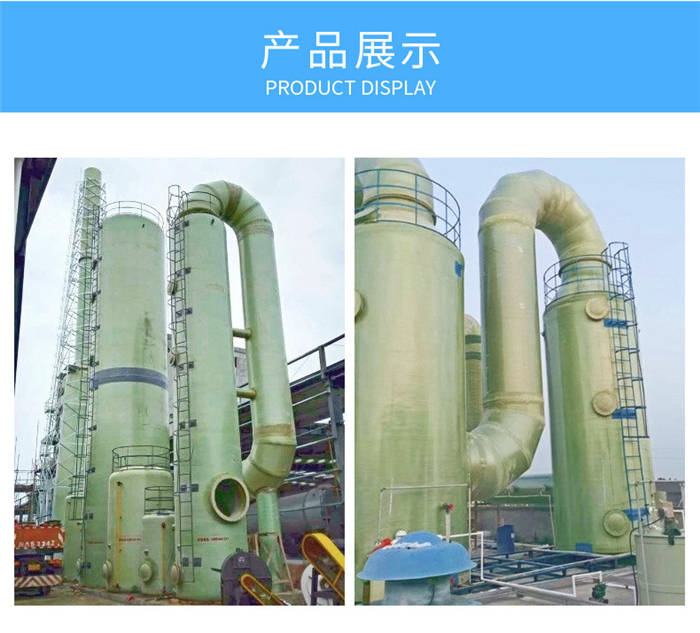

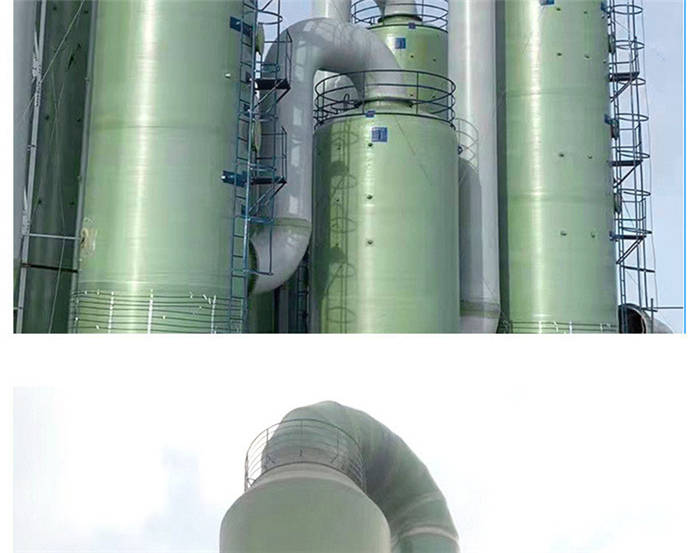

噴淋脫硫主副塔

    噴淋脫硫洗滌主副塔采用碳鋼內襯花崗巖，制作成分體結構，現場吊裝組合(或制作成整體鋼制塔內襯-花崗巖) 。經過除塵后的煙氣進入脫硫塔，脫硫主塔是脫硫的核心部分，煙氣中的S02在主塔中進行中和反應、洗滌，來到達凈化目的。該配置的特點是除塵脫硫效率高，減輕工人出灰強度，風機不帶水。副塔既可以脫水，同時相比鋼制煙道大大增加了煙道的使用壽命，可達30年。

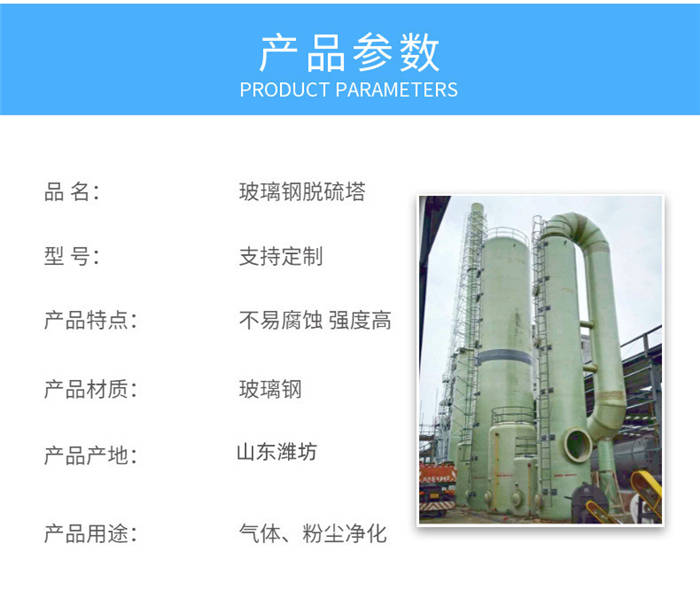

噴淋脫硫一體塔

    整臺噴淋脫硫洗滌塔采用碳鋼內襯花崗石，直徑5.5m 以下塔體可以工廠內生產，整體出廠: 直徑5.5m 以上塔體的制作、除銹和內襯鱗片樹脂均在現場施工。整臺噴淋洗滌塔主要優點是整體設備重量輕，便于安裝和起吊。
